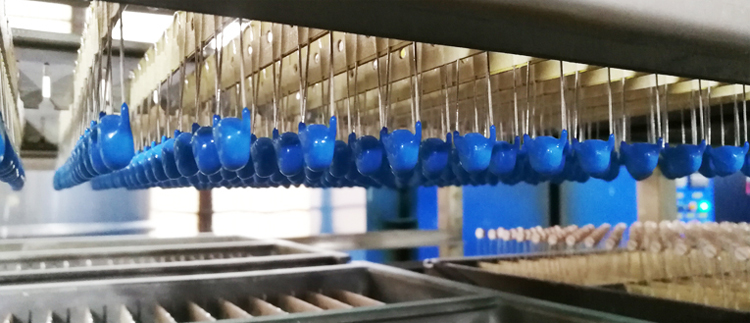

capacitor de alta tensão, tipo disco

Capacitor de disco

  • A série CT81 leva capacitores de cerâmica de disco de alta tensão radial.
  • Os capacitores consistem em um disco de cerâmica que é prateado em ambos os lados.
  • Os cabos de conexão são feitos de cobre estanhado com diâmetro de 0,8 mm.
  • O revestimento é feito de resina epóxi anti-chama de cor azul, de acordo com a UL 94 V-0.
ESPECIFICAÇÕES
 Faixa de tensão nominal  6kVdc a 50kVdc
 Faixa de capacitância  10pF a 10000pF
 Tolerância de capacitância  Padrão: ±10%
 Freqüência de operação  Máximo 5Mhz
 Fator de Dissipação  Mín 0,05%
 Propriedades de temperatura  Min ±0.5%
 Faixa de temperatura de operação  Peças disponíveis de -40°C a +85°C, 125°C
CARACTERÍSTICAS

* Alta capacitância em tamanhos pequenos

* baixas perdas, parte de alta freqüência disponível

* Grande variedade de diferentes estilos de chumbo

* Disco de chumbo radial tipo disco, capacitor de cerâmica retangular de camada única disponível

* Desnudo capacitor de cerâmica a disco sem chumbo disponível

MÓDULOS COMUNS

lista de modelos de capacitores de disco

CANDIDATURAS

Estes capacitores são ideais para aplicações de tempo/ circuito de precisão, armazenamento de energia, bloqueio DC, snubbers, supressão de transientes, desacoplamento, ressonadores e filtragem EMI, tais como

* Fontes de alimentação de alta tensão

* Multiplicadores de tensão

* Circuitos de by-pass, Circuitos de acoplamento

* Balastros de Iluminação

* Filtros, filtros EMI / RFI, circuitos Snubber

* Gerador de pulsos de alta tensão, geradores de raios X

capacitor de cerâmica de alta tensão

CONTROLE DE QUALIDADE

* Capacitância
* Tolerância
* Dielétrico com tensão de suporte
* Fator de Dissipação
* Resistência de Isolamento
